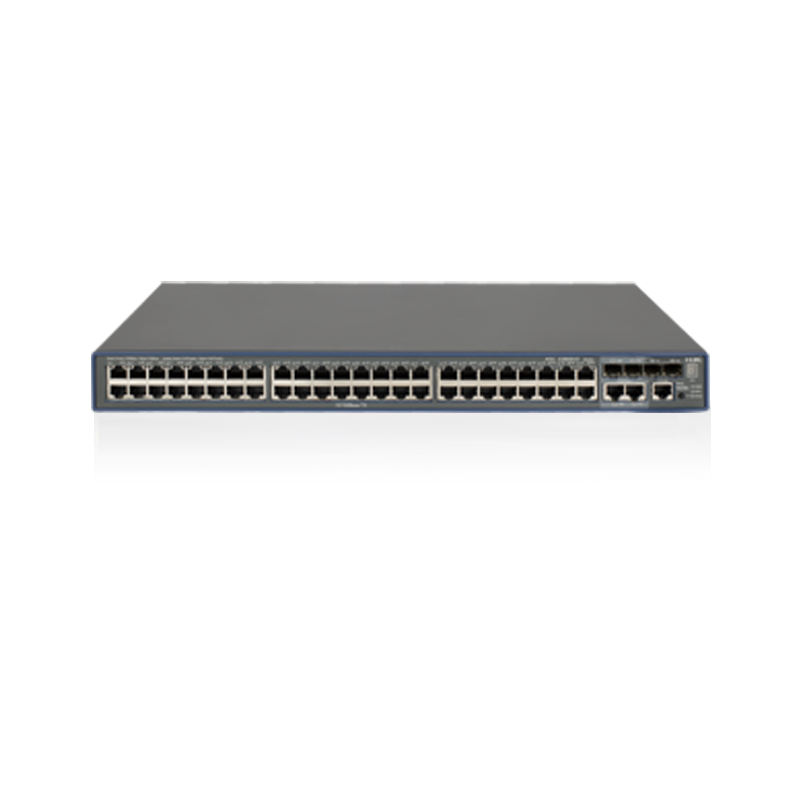

H3C S3600V2系列S3600V2-52TP-PWR-EI

  • S3600V2-52TP-PWR-EI:48个10/100Base-TX以太网端口(POE+),2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口。
  • 咨询电话/微信:15920081366
详细信息

H3C S3600V2系列交换机是H3C公司基于全新软硬件平台设计和开发的智能弹性以太网交换机。系统采用创新的IRF2技术,在安全可靠、多业务融合、易管理和维护等方面为用户提供全新的技术特性和解决方案,同时S3600V2支持IPv4/IPv6双栈及硬件转发、丰富的IPv4/IPv6路由协议和隧道技术。是理想的办公网、业务网和驻地网的汇聚、接入交换机以及中小企业、分支机构的核心交换机。

H3C S3600V2系列智能弹性交换机目前包含型号为:

S3600V2-28TP-SI:24个10/100Base-TX以太网端口,2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-52TP-SI:48个10/100Base-TX以太网端口,2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-28TP-PWR-SI:24个10/100Base-TX以太网端口(POE+),2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-52TP-PWR-SI:48个10/100Base-TX以太网端口(POE+),2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-28TP-EI:24个10/100Base-TX以太网端口,2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-52TP-EI:48个10/100Base-TX以太网端口,2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-28F-EI:24个100Base-FX SFP以太网端口,2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-28TP-PWR-EI:24个10/100Base-TX以太网端口(POE+),2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口;

S3600V2-52TP-PWR-EI:48个10/100Base-TX以太网端口(POE+),2个1000Base-T与1000Base-X SFP Combo端口,2个1000Base-X SFP千兆以太网端口。

H3C S3600V2系列交换机分为SI和EI特性版本。SI版本支持高级QoS、ACL功能、IPV6、基本三层路由(静态/RIP),EI版本支持更加丰富和完备的企业特性,包括基于硬件的IPv4/IPv6路由、组播路由。


组网应用一:IRF2技术的应用

利用IRF2技术可以实现汇聚和接入层的高弹性和高可靠性。通过多台S3600V2系列交换机实现分布式转发架构,设备路由转发表的1:N备份,实现路由的不间断转发和故障的快速自愈。通过IRF2实现在扩展用户端口的同时实现真正的性能同步提升,统一设备管理和同步升级配置,极大简化了网络管理和维护。同时利用分布式链路聚合技术实现链路的负载分担和备份,解决了传统STP协议链路利用率低的缺点。

H3C S3600V2的IRF应用环境组网

组网应用二:大型企业网和园区网

在大型企业网络和园区网中,核心采用两台S9500E互为热备份,汇聚层采用S7500E或S5500汇聚层交换机,通过万兆上行保证带宽,避免在汇聚层形成瓶颈。在接入层采用S3600V2系列交换机,通过部署EAD端点准入策略,实现包括用户身份、终端安全状态的动态的防御。

H3C S3600V2大型企业和园区网组网图

组网应用三:中小型企业网和园区网

中小企业采用S3600V2作为核心交换机,利用S3600V2的路由功能实现跨网段的部门和用户的互访,多台之间可以IRF2技术实现设备性能和端口的同步扩展。


H3C S3600V2在中小型企业和园区网的组网示意图


H3C S3600V2系列以太网交换机主机选购一览表:

描述

数量

备注

S3600V2-28TP-SI主机(采用交流电源供电,输入电压为220V/110V)

1

可选

S3600V2-52TP-SI主机(采用交流电源供电,输入电压为220V/110V)

1

可选

S3600V2-28TP-PWR-SI主机(采用交流电源供电,输入电压为220V/110V;采用RPS供电,输入电压为-48V)

1

可选

S3600V2-52TP-PWR-SI主机(采用交流电源供电,输入电压为220V/110V;采用RPS供电,输入电压为-48V)

1

可选

S3600V2-28TP-EI主机(采用交流电源供电,输入电压为220V/110V;采用直流电源供电,输入电压为-48V)

1

可选

S3600V2-52TP-EI主机(采用交流电源供电,输入电压为220V/110V;采用直流电源供电,输入电压为-48V)

1

可选

S3600V2-28F-EI主机(采用交流电源供电,输入电压为220V/110V;采用直流电源供电,输入电压为-48V)

1

可选

S3600V2-28TP-PWR-EI主机(采用交流电源供电,输入电压为220V/110V;采用RPS供电,输入电压为-48V)

1

可选

S3600V2-52TP-PWR-EI主机(采用交流电源供电,输入电压为220V/110V;采用RPS供电,输入电压为-48V)

1

可选


H3C S3600V2交换机接口模块选购一览表:

SFP模块名称

中心波长

SFP模块提供的用户接口连接器类型

接口线缆规格及最大传输距离

数量

备注

100Base-FX-MM-SFP

1310nm

LC

62.5/125µm多模光纤 2km

0~24

可选

100Base-FX-SM-SFP

9/125µm单模光纤 15km

0~24

可选

100Base-FX-SM-LR-SFP

9/125µm单模光纤 40km

0~24

可选

100Base-FX-SM-VR-SFP

1550nm

9/125µm单模光纤 80km

0~24

可选

1000Base-SX-SFP

850nm

LC

50/125µm多模光纤 550m

0~4

可选

62.5/125µm多模光纤 275m

0~4

可选

1000Base-LX-SFP

1310nm

单模光纤 10km

0~4

可选

1000Base-LH-SFP

单模光纤 30km

0~4

可选

1000Base-ZX-LR-SFP

1550nm

单模光纤 40km

0~4

可选

1000Base-ZX-VR-SFP

单模光纤 80km

0~4

可选

1000BASE-T-SFP_STACK



0~4

可选
