H3C FS5100-EI系列交换机是新华三技术有限公司（以下简称H3C公司）为全光解决方案设计的接入产品，基于新一代高性能硬件架构和H3C公司先进的Comware V7软件平台开发，可为教育、医疗及企业办公网络等提供便利的网络接入和高速带宽。
H3C FS5100-EI系列交换机提供10/100/1000Base-T自适应以太网端口、1G/2.5G/5GBase-T多速率端口，SFP光口、10G SFP+光口，可满足教育、医疗、企业办公网络中PC、摄像头、无线AP、打印机、智慧屏等终端设备对接口数量和接口类型的需求，并且向上可通过万兆光纤联接汇聚设备。同时，H3C FS5100-EI系列交换机具有尺寸小、发热量低、安装方式灵活以及静音等特点，适用于办公桌面、多媒体中控箱、室内弱电箱等环境，提供类型丰富网络接口。
H3C FS5100-EI系列交换机包含如下型号：
FS5100-12S-EI：8个10/100/1000BASE-T端口，4个10G/1G SFP+端口；
FS5100-12MS-EI：8个10/100/1000BASE-T端口，2个1G/2.5G/5GBase-T 多速率端口，2个10G/1G SFP+端口；
FS5100-20MS-EI：16个10/100/1000BASE-T端口，2个1G/2.5G/5GBase-T 多速率端口，2个10G/1G SFP+端口；
FS5100-8S-PWR-EI：4个10/100/1000BASE-T PoE+端口，4个10G/1G SFP+端口；
FS5100-12S-PWR-EI：8个10/100/1000BASE-T PoE+端口，4个10G/1G SFP+端口；
FS5100-12MS-PWR-EI：8个10/100/1000BASE-T PoE+端口，2个1G/2.5G/5GBase-T PoE+多速率端口，2个10G/1G SFP+端口；
FS5100-20MS-PWR-EI：16个10/100/1000BASE-T PoE+端口，2个1G/2.5G/5GBase-T PoE+多速率端口，2个10G/1G SFP+端口；

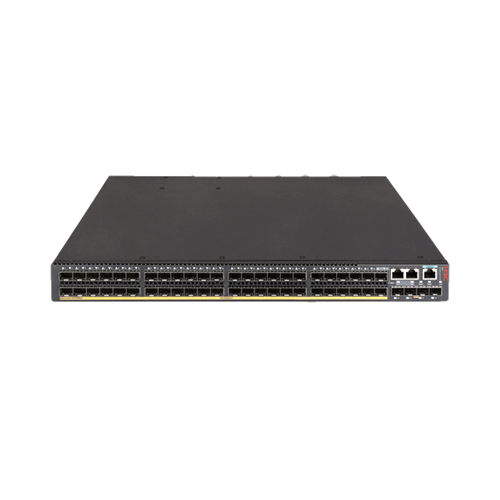

FS5100-52F-EI-PS：48个100/1000Base-X SFP端口，2个10/100/1000Base-T combo口，4个10G/1G SFP+端口，提供4个直流输出端口，每个直流端口最高输出功率为200W；
SFP+光模块/电缆选购
|
SFP＋模块/电缆类型 |
SFP＋模块/电缆名称 |
中心波长 |
SFP＋模块接口连接器类型 |
接口光纤/电缆规格 |
光纤最大传输距离 |
|
SFP＋模块 |
SFP-XG-SX-MM850-A |
850nm |
LC |
50/125µm多模光纤 |
300m |
|
62.5/125µm多模光纤 |
33m |
||||
|
SFP-XG-LX-SM1310 |
1310nm |
LC |
9µm/125µm单模光纤 |
10km |
|
|
10GE SFP+电缆 |
SFP-XG-D-AOC-7M |
- |
- |
SFP+ to SFP+7m AOC |
7m |
|
SFP-XG-D-AOC-10M |
SFP+ to SFP+10m AOC |
10m |
|||
|
SFP-XG-D-AOC-20M |
SFP+ to SFP+20m AOC |
20m |
|||
|
LSWM1STK |
SFP+电缆0.65m |
0.65m |
|||
|
LSWM2STK |
SFP+电缆1.2m |
1.2m |
|||
|
LSWM3STK |
SFP+电缆3m |
3m |
|||
|
LSTM1STK |
SFP+电缆5m |
5m |
40G QSFP模块/电缆选购
S6890系列交换机QSFP口支持的模块/电缆列表
|
模块/电缆类型 |
模块/电缆名称 |
中心波长 |
模块接口连接器类型 |
接口线缆规格 |
最大传输距离 |
|
QSFP模块 |
QSFP-40G-LR4-WDM1300 |
1300nm |
MPO |
9/125µm单模光纤 |
10km |
|
QSFP-40G-SR4-MM850 |
850 nm |
MPO |
50/125µm多模光纤 |
100m |
|
|
QSFP-40G-CSR4-MM850 |
850 nm |
MPO |
50/125µm多模光纤 |
300m |
|
|
40GE QSFP电缆 |
LSWM1QSTK0 |
- |
- |
QSFP电缆 |
1m |
|
LSWM1QSTK1 |
3m |
||||
|
LSWM1QSTK2 |
5m |
100G QSFP28模块/电缆选购
|
模块/电缆类型 |
模块/电缆名称 |
中心波长 |
模块接口连接器类型 |
接口线缆规格 |
最大传输距离 |
|
QSFP28模块 |
QSFP-100G-LR4-WDM1300 |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
QSFP-100G-SR4-MM850 |
850 nm |
MPO（PC端面，12芯） |
50/125µm多模光纤 |
100m |
|
|
QSFP28电缆 |
QSFP-100G-D-CAB-1M |
- |
- |
100G QSFP28电缆 |
1m |
|
QSFP-100G-D-CAB-3M |
3m |
||||
|
QSFP-100G-D-CAB-5M |
5m |
