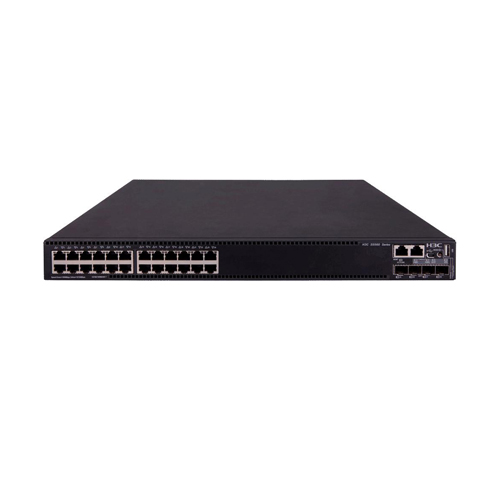

H3C S5560-HI系列交换机是H3C公司最新推出的业界少有的融合有线/无线/OAA功能的高性能大表项的GE/10GE盒式以太网交换机产品，基于业界优秀的高性能硬件架构和H3C先进的Commware V7软件平台开发，同时基于强大的统一交换平台，在1U的高度下实现有线无线、网络的安全的深度融合。H3C S5560-HI系列交换机可集成无线控制功能，实现接入层无线/有线本地转发，消除无线控制带宽瓶颈，扩大无线部署规模，节省用户投资成本。

H3C S5560-HI系列交换机实现业界1U设备较高的端口密度以及灵活的端口扩展能力，主机均固化4端口万兆光，可同时扩展高密万兆及40G端口，支持高密、高性能端口上行能力。

H3C S5560-HI系列支持可插拔双电源、可插拔双风扇结构设计，实现硬件级的高可靠保障，同时支持MACsec硬件加密功能，包括用户数据加密、数据帧完整性检查及数据源真实性校验，为用户提供安全的无连接MAC层数据发送和接收服务。

H3C S5560-HI系列以太网交换机目前包含如下型号：

 S5560-32C-HI：24个10/100/1000BASE-T端口，4个10G/1G BASE-X SFP+端口，2个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

 S5560-56C-HI：48个10/100/1000BASE-T端口，4个10G/1G BASE-X SFP+端口，2个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

 S5560-56C-PWR-HI：48个10/100/1000BASE-T端口（支持PoE++），4个10G/1G BASE-X SFP+端口，2个端口扩展槽位，2个电源模块槽位；

 S5560-56F-HI：48个SFP端口，4个10G/1G BASE-X SFP+端口，2个扩展插槽，2个风扇模块槽位，2个电源模块槽位；

 S5560-38C-HI-XG：24个10/100/1000BASE-T端口，12个10G/1G BASE-X SFP+端口，1个端口扩展槽位，2个风扇模块槽位，2个电源模块槽位；

概述

● H3C  S5560-HI系列交换机是H3C公司最新推出的业界少有的融合有线/无线/OAA功能的高性能大表项的GE/10GE盒式以太网交换机产品，基于业界 优秀的高性能硬件架构和H3C先进的Commware V7软件平台开发，同时基于强大的统一交换平台，在1U的高度下实现有线无线、网络的安全的深度融合。H3C  S5560-HI系列交换机可集成无线控制功能，实现接入层无线/有线本地转发，消除无线控制带宽瓶颈，扩大无线部署规模，节省用户投资成本。

● H3C  S5560-HI系列交换机实现业界1U设备较高的端口密度以及灵活的端口扩展能力，主机均固化4端口万兆光，可同时扩展高密万兆及40G端口，支持高密、高性能端口上行能力。

● H3C  S5560-HI系列支持可插拔双电源、可插拔双风扇结构设计，实现硬件级的高可靠保障，同时支持MACsec硬件加密功能，包括用户数据加密、数据帧完整性检查及数据源真实性校验，为用户提供安全的无连接MAC层数据发送和接收服务。

产品特点

SmartMC（智能管理中心）

● H3C  S5560-HI系列交换机主机具备灵活的大表项扩展能力，既能满足园区设备大表项的用户接入需求，又能满足IPV4/IPV6 双栈用户接入需求；除此之外，S5560HI支持表项动态调整，只需简单的命令行即可实现不同的表项规格，更加灵活。

开放多业务架构（OAP插卡）

● H3C  S5560-HI系列交换机基于H3C的开放业务架构（OAA），不仅可以提供传统交换机的的功能，而且可以集成包括FW，IPS、负载均衡等高性能OAP模块插卡，使S5560HI交换机成为一个融合的多业务的承载平台。

MACsec硬件加密

Macsec是一种非常适合于以太网的Hop by Hop的链路层安全协议，它实现如下三个功能：

● 报文加密：通过加密算法和密钥，将明文变成乱码的密文，即使被窃听也难以解密。

● 防重放攻击：防止黑客截获目的主机接收的报文，再次发送给目的主机，达到欺骗目的主机的目的，比如身份认证。

● 防篡改：防止黑客随意篡改原始报文内容，实现不可告人的目的。

macsec的实现分两种模式：

● 面向主机模式：用于终端接入网络的第一跳保护。

● 面向设备模式:用户设备之间互联链路的保护。

H3C  S5560HI系列交换机硬件集成MACsec安全加密功能，结合我司inode智能客户端以及核心交换机（S10500、S75E）构建完整的MACsec解决方案；

PoE++

● H3C  S5560-HI系列交换机除了支持802.3af/802.3at增强的以太网供电功能，还支持PoE++功能，单端口最大可实现60W的PoE输出， 可以为802.11n的无线接入点，可视IP电话，大功率的监控摄像头以及更多的终端设备提供以太网供电能力，同时支持多种类型的PoE供电电源模块，实 现灵活PoE输出能力，同时可以提供单机1440W PoE供电能力，实现48口端口PoE+满供电。

高性能端口扩展能力

● H3C S5560-HI系列交换机主机均固化4个万兆光端口，提供较高性价比端口组合，实现较低成本的互联方案，满足用户1：1无收敛网络部署需求；

● H3C S5560-HI系列交换机支持丰富、灵活的端口扩展板卡，包括8端口万兆光/电扩展板卡，2端口万兆光/电接口板卡，以及2端口40G扩展板卡，整机最 大支持14个万兆端口或4个40G端口，实现高密、高性能端口扩展能力，满足大型网络汇聚或中小网络核心部署需求，以及对于光电混合组网的配置需求。

多业务支持能力

● H3C S5560-HI系列交换机均支持Multi-VRF特性，可以作为MCE设备使用；支持三层的MPLS VPN和二层的MPLS VPN（Martini、Kompella）,与H3C  MPLS  VPN  Manager配合，实现图形化的MPLS部署与维护。全面支持VPLS特性，提供端到端二层VPN接入方案，支持MPLS/VPLS全线速转发，满足 VPLS规模部署要求。
